Відеомікшер
Ця сторінка призначена для встановлення налаштувань пристрою, прямого переключення між камерами, вибору параметрів кеїнгу, виконання переходів та накладання графіки.
Найсучасніша програмна панель для керування ефірними відеомікшерами

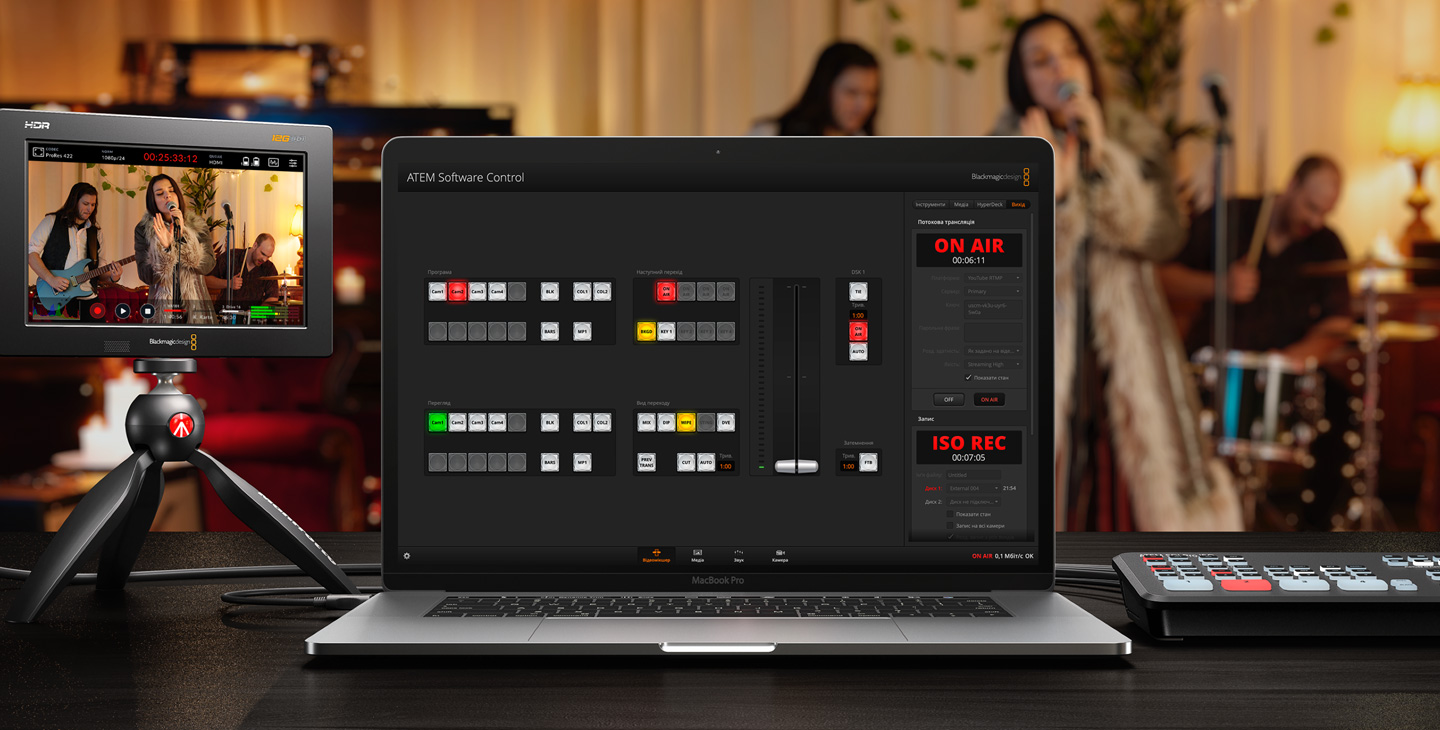

Під час роботи з ATEM SDI використовують органи керування на самому мікшері або програмну панель, що входить до комплекту постачання. ATEM Software Control для Mac і Windows ще більше розширює творчий арсенал режисера ефіру, дозволяючи перемикатися між джерелами, завантажувати графіку в медіатеку, виконувати переходи та кеїнг, змінювати налаштування пристрою та зводити звукову доріжку. Коли творча група складається з кількох осіб, можна запускати більше одного екземпляра цієї програми.
Знайти дилераСтильний та інтуїтивно зрозумілий інтерфейс
Програмна панель ATEM Software Control забезпечує швидке та точне керування відеомікшером. Усі інструменти згруповані за функціональною ознакою (звук, макрокоманди, робота з самим пристроєм, медіаматеріалами та декою), тому їх легко знайти на відповідній сторінці. Кожна з них має зручний інтерфейс зі знайомим розташуванням кнопок для вибору джерел, переходів та модулів кеїнгу. Налаштування окремих параметрів виконується на додаткових вкладках. Крім того, програма дозволяє систематизувати та завантажувати графічні файли, а також використовувати багатоканальний звуковий блок Fairlight.
Медіа
Дозволяє завантажувати 20 статичних зображень у вигляді файлів RGBA, які можна використовувати як графіку, титри та рухомий рядок.
Звук
Професійний 12-канальний звуковий блок Fairlight із фейдерами, шестисмуговою еквалізацією, компресією, обмеженням та іншими ефектами.
Камера
Керування параметрами зйомки та встановленням кольору через SDI-виходи при підключенні до моделей Blackmagic Studio Camera 4K.
Контроль відеомікшера
Віртуальна панель керування
Лінійка ATEM — запорука найвищої ефективності при створенні контенту в реальному часі. Програмна шина завжди перебуває в активованому режимі та допускає пряме переключення з миттєвою передачею зображення в ефір. Для перевірки сигналу служить шина попереднього перегляду, яка забезпечує контроль доступних джерел і дозволяє повноцінно керувати робочим процесом. Потрібний потік виводять на підключений монітор для швидкої оцінки, а його трансляцію починають натисканням кнопки CUT або AUTO.
Керування переходами
Блок керування переходами забезпечує швидке налаштування необхідних параметрів. Після вибору потрібного виду (змішування, занурення, витіснення або цифрові ефекти) для миттєвого переключення між джерелами залишається тільки натиснути кнопку AUTO або скористатися фейдером, якщо ви віддаєте перевагу ручному режиму.
Налаштування переходів
ATEM Software Control дає режисеру ефіру швидкий доступ до всіх параметрів переходів. Щоб змінити те чи інше налаштування, достатньо відкрити вкладку під назвою потрібного виду. Великий набір можливих опцій дозволяє урізноманітнити зміну зображення під час переключення між джерелами та створити оригінальний відеоряд програми.
Модуль первинного кеїнгу
Якщо потрібно швидко та точно виконати кеїнг, можна скористатися програмною панеллю керування. Зелений або синій фон зображення ніколи не буває ідеально рівним, тому дуже важливо мати потужні інструменти для виправлення похибок. Додаток дозволяє керувати параметрами кольору, видаляти розлив та відблиски, а також виконувати корекцію переднього плану.
Модуль вторинного кеїнгу
ATEM SDI має один модуль вторинного кеїнгу, призначений для додавання графіки, логотипів та рухомого рядка до програмного потоку. Щоб виконати цей тип накладання, достатньо завантажити файли PNG, TGA, BMP, GIF, JPEG і TIFF з альфа-каналом у бібліотеку мікшера, а потім експортувати їх у медіаплеєр.
Автоматичний перехід
Якщо задати тривалість переходу, переключення буде ідеально гладким. Для його запуску в автоматичному режимі достатньо натиснути кнопку AUTO, при цьому можна використовувати змішування, занурення, витіснення та цифрові ефекти. У режимі «Програма/Перегляд» зміна зображення виконується у два кроки.
Налаштування DVE
Мікшери ATEM SDI мають процесори DVE, що дозволяють створювати картинку в картинці та переходи з цифровими ефектами. Конфігурація з більш ніж 16 різних варіантів, які вибирають за допомогою програми ATEM Software Control, додасть видовищності вашій трансляції. Крім того, при зміні зображення можна задавати напрямок руху.
Попередній перегляд переходів
Режим «Програма/Перегляд» дозволяє перевірити якість складних багатошарових переходів, коли при накладанні використовують зелений фон. Щоб оцінити отриманий результат ще до трансляції матеріалу, при роботі з моделями ATEM SDI Pro та Extreme можна направити потік на роз'єм, призначений для моніторингу зображення на підключеному екрані.
Повне затемнення
На самому початку програми і після її закінчення, а також перед рекламними паузами можна переходити від повністю затемненого зображення до звичайного і навпаки. Кнопка FTB застосовує цю дію до всіх існуючих шарів відео та графіки, забезпечуючи їх синхронне занурення у чорний колір та повернення до звичного вигляду.
Керування камерами
Лінійка ATEM SDI з додатком ATEM Software Control забезпечує повний контроль параметрів зйомки, у тому числі Tally-індикації, балансу білого, ISO та витримки, а також діафрагми, фокуса та зуму на об'єктивах з підтримкою цієї функції. Для цього достатньо підключити камеру Blackmagic Studio або URSA Broadcast G2 до мікшера, після чого він передаватиме команди зі зворотним SDI-потоком. Крім того, доступна первинна колірна корекція, щоб надавати візуальному ряду риси цифрового кіно. Сторінка керування має дві конфігурації: традиційний блок CCU та інтерфейс, знайомий користувачам DaVinci Resolve. Для роботи над комплексними проектами можна додати пульт ATEM Camera Control Panel.
Сторінка «Медіа»
Імпорт медіафайлів простим перетягуванням
Медіаплеєр
ATEM SDI має медіаплеєр, призначений для відтворення файлів, збережених у медіатеці. Оскільки цей контент знаходиться у флеш-пам'яті, він залишається там навіть при відключенні живлення. Мікшер підтримує формати PNG, TGA, BMP, GIF, JPEG і TIFF, а файли з альфа-каналом можна використовувати для накладання титрів, логотипів та тексту.
Медіатека
ATEM Software Control дозволяє зберігати на ATEM SDI до 20 файлів у форматі RGBA. Після того як зображення завантажені в медіатеку додатку, медіаплеєр забезпечує їх виведення. Якщо потрібно швидко додати ефірну графіку, для прямого імпорту з Photoshop можна використати плагін із набору програмних інструментів.
Сторінка «Звук»
Багатоканальний звуковий блок
ATEM Software Control має вбудований багатоканальний блок Fairlight, що дозволяє окремо змінювати рівень та баланс усіх аудіодоріжок, а візуальна індикація полегшує контроль цих параметрів. Програмна панель підтримує до 20 каналів з SDI- та мікрофонних входів, причому в кожному випадку доступні шестисмугова параметрична еквалізація, компресія, обмеження, розширення, придушення шуму та повне призначення просторових характеристик. Можна вмикати звук для кожного джерела, а при зміні зображення — використовувати функцію AFV. Додатково передбачено регулювання гучності в програмному сигналі на виході.
Параметричний еквалайзер
Обробка аудіодоріжки є запорукою ефірного мовлення на професійному рівні. Вбудований аудіоблок Fairlight має шестисмуговий параметричний еквалайзер, який дозволяє посилювати або послаблювати окремі частотні діапазони кожного каналу на вході. За його допомогою можна вибірково регулювати звукові потоки для покращення загальної якості фонограми.
Динамічні ефекти
Вбудований аудіоблок Fairlight дозволяє використовувати різні динамічні ефекти для якісної обробки кожного аудіоканалу на вході та створення збалансованої звукової доріжки. Компресія та обмеження запобігають надмірному підвищенню гучності та спотворенню, придушення усуває фоновий шум, а розширення слугує для посилення поточних характеристик сигналу.
Загальні налаштування
Медіа
Звук
MultiView
Джерела
HyperDeck
Керування камерами
Налаштування відеомікшера
Урахування індивідуальних потреб проекту
ATEM Software Control полегшує підготовку до роботи над новими проектами. Налаштування мікшера згруповані таким чином, щоб до них був швидкий та зручний доступ. За замовчуванням на ATEM SDI автоматично використовується формат того пристрою, який підключено до першого входу, однак його завжди можна змінити в діапазоні від 720 HD до 1080 HD. Додатково передбачені присвоєння ярликів для джерел у програмі ATEM Software Control та на зовнішніх апаратних пультах, вибір конфігурації вікон у режимі «Програма/Перегляд» та відображення індикаторів звуку, а також керування рекордерами HyperDeck із віддаленим запуском відтворення.
Миттєве налаштування із заданими параметрами

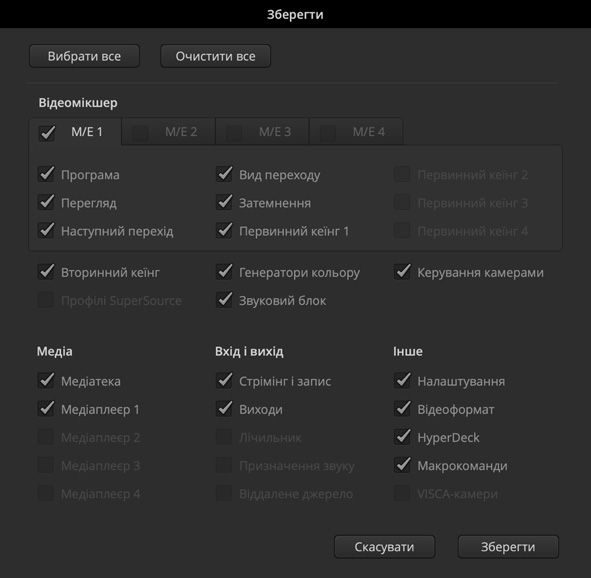

ATEM SDI дає можливість швидко фіксувати свої поточні параметри у вигляді редагованого XML-файлу для миттєвого запуску із заданими налаштуваннями. Вони підходять для використання з усіма мікшерами лінійки ATEM, включаючи моделі ATEM Constellation, призначені для роботи над комплексними проектами. ATEM Software Control дозволяє зберігати конфігурацію пристрою та вміст медіатеки в будь-який момент часу або виконувати цю дію в автоматичному режимі із встановленим інтервалом, щоб мати кілька версій.
Створення макрокоманд
Макроси дозволяють спростити роботу в ефірі, так як створення контенту в реальному часі є сукупністю комплексних операцій. Щоб автоматизувати зміну джерел зображення, використання кеїнгу та графіки, достатньо відкрити спеціальне вікно, вибрати функцію запису та виконати потрібні дії на мікшері. Їх послідовність зберігається на ATEM SDI у вигляді файлів XML, які можна редагувати та поєднувати один з одним. Після цього для запуску команд залишиться тільки натиснути кнопку, причому вони доступні не тільки в додатку ATEM Software Control, а й на зовнішніх апаратних панелях.
Керування рекордерами HyperDeck
При використанні моделі ATEM SDI разом із Blackmagic HyperDeck Studio в програмний потік можна інтегрувати попередньо записаний матеріал. Мікшер допускає підключення до чотирьох рекордерів, причому для кожного з них передбачені вибір одного з кліпів та відтворення за допомогою функції раннього запуску. Конфігурація з цих двох рішень дозволяє додавати рекламні ролики, промовідео і текст, а також виконувати кеїнг з повністю синхронізованим об'єднанням реального зображення та нового фону. Додаткова перевага полягає в тому, що для подібних дій є автоматизоване керування та макрокоманди.
Робота з відео
Керування камерами
Мікшування звуку
Робота з медіа
Спільна робота кількох користувачів
Для висвітлення масштабних заходів, таких як концерти, богослужіння та освітні лекції, потрібна злагоджена група з кількох людей. ATEM SDI має порт Ethernet, тому додаток ATEM Software Control підтримує одночасний запуск на декількох комп'ютерах, щоб різні люди виконували переключення між джерелами, працювали з медіаматеріалами, камерами та звуковою доріжкою. Крім того, допускається віддалене керування з будь-якої точки через інтернет, а на комплексних проектах також можна використовувати апаратні панелі.
