Відеомікшер
Ця сторінка призначена для встановлення налаштувань пристрою, прямого переключення між камерами, вибору параметрів кеїнгу, виконання переходів та накладання графіки.

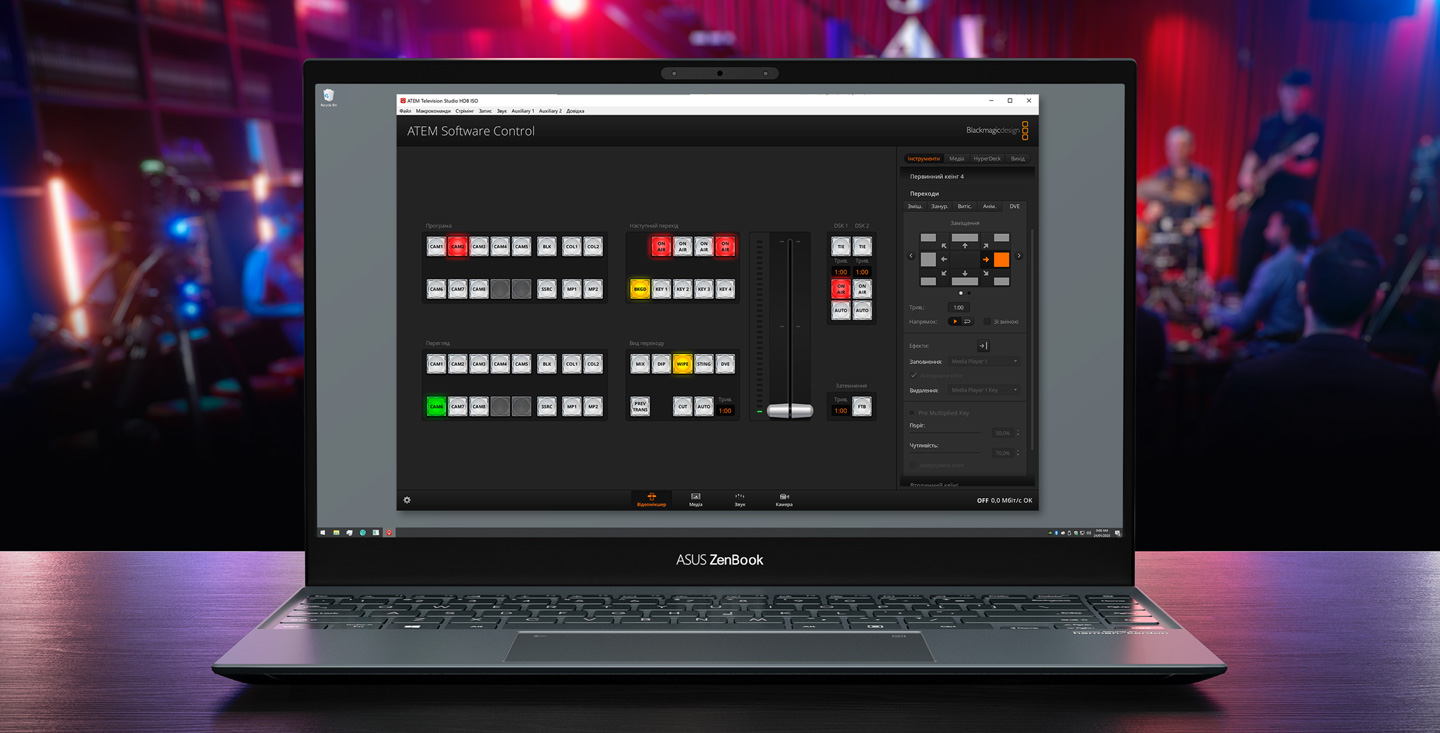

Найсучасніша програмна панель для керування ефірними відеомікшерами
Під час роботи з ATEM Television Studio використовують органи керування на самому мікшері або програмну панель, що входить до комплекту постачання. ATEM Software Control для Mac і Windows ще більше розширює творчий арсенал режисера ефіру, дозволяючи перемикатися між джерелами, завантажувати графіку в медіатеку, виконувати переходи та кеїнг, змінювати налаштування пристрою та зводити звукову доріжку. Коли творча група складається з кількох осіб, можна запускати більше одного екземпляра цієї програми.
Знайти дилераСтильний та інтуїтивно зрозумілий інтерфейс
Програмна панель ATEM Software Control забезпечує швидке та точне керування відеомікшером. Усі інструменти згруповані за функціональною ознакою (звук, макрокоманди, робота з самим пристроєм, медіаматеріалами та декою), тому їх легко знайти на відповідній сторінці. Кожна з них має зручний інтерфейс зі знайомим розташуванням кнопок для вибору джерел, переходів і модулів кеїнгу. Налаштування окремих параметрів виконується на додаткових вкладках. Крім того, програма дозволяє систематизувати та завантажувати графічні файли, а також використовувати багатоканальний звуковий блок Fairlight.
Медіа
Дозволяє завантажувати статичні зображення та кліпи у вигляді файлів RGBA, які можна використовувати для додавання тексту, логотипів і рухомого рядка.
Звук
Професійний 12-канальний звуковий блок Fairlight із фейдерами, шестисмуговою еквалізацією, компресією, обмеженням та іншими ефектами.
Камера
Керування параметрами зйомки та встановленням кольору через SDI-роз’єм при підключенні до моделей Blackmagic Studio Camera або URSA Broadcast.
Контроль відеомікшера
Віртуальна панель керування
Лінійка ATEM — запорука найвищої ефективності при створенні контенту в реальному часі. Шина програми завжди перебуває в активованому режимі й допускає пряме переключення з миттєвою передачею зображення в ефір. Для перевірки сигналу слугує шина перегляду, яка забезпечує контроль доступних джерел і дозволяє повноцінно керувати робочим процесом. Потрібний потік виводять на підключений дисплей багатовіконного моніторингу для швидкої оцінки, а його трансляцію починають натисканням кнопки CUT або AUTO.
Керування переходами
Блок керування переходами забезпечує швидке налаштування необхідних параметрів. Після вибору потрібного виду (змішування, занурення, витіснення або цифрові ефекти) для миттєвого переключення між джерелами потрібно тільки натиснути кнопку AUTO або скористатися фейдером, якщо ви надаєте перевагу ручному режиму.
Налаштування переходів
ATEM Software Control дає режисеру ефіру швидкий доступ до всіх параметрів переходів. Щоб змінити те чи інше налаштування, достатньо відкрити вкладку під назвою потрібного виду. Великий набір можливих опцій дозволяє урізноманітнити зміну зображення під час переключення між джерелами та створити оригінальний відеоряд програми.
Модуль первинного кеїнгу
Якщо потрібно швидко та точно виконати кеїнг, можна скористатися програмною панеллю керування. Зелений або синій фон зображення ніколи не буває ідеально рівним, тому дуже важливо мати потужні інструменти для виправлення похибок. Додаток дозволяє керувати параметрами кольору, видаляти розлив та відблиски, а також виконувати корекцію переднього плану.
Модуль вторинного кеїнгу
ATEM Television Studio має один модуль вторинного кеїнгу, призначений для додавання графіки, логотипів та рухомого рядка до програмного потоку. Щоб виконати цей тип накладання, достатньо завантажити файли PNG, TGA, BMP, GIF, JPEG і TIFF з альфа-каналом у бібліотеку мікшера, а потім експортувати їх у медіаплеєр.
Автоматичний перехід
Якщо задати тривалість переходу, переключення буде ідеально гладким. Для його запуску в автоматичному режимі достатньо натиснути кнопку AUTO, при цьому можна використовувати змішування, занурення, витіснення та цифрові ефекти. У режимі «Програма/Перегляд» зміна зображення виконується у два кроки.
Налаштування DVE
Мікшери ATEM Television Studio мають процесори DVE, що дозволяють створювати картинку в картинці та переходи з цифровими ефектами. Конфігурація з більш ніж 16 різних варіантів, які вибирають за допомогою програми ATEM Software Control, додасть видовищності вашій трансляції. Крім того, при зміні зображення можна задавати напрямок руху.
Попередній перегляд переходів
Режим «Програма/Перегляд» дозволяє перевірити якість складних багатошарових переходів, коли при накладанні використовують зелений фон. Щоб оцінити отриманий результат ще до трансляції матеріалу, достатньо направити потік на додатковий вихід або дисплей багатовіконного моніторингу.
Повне затемнення
На самому початку програми і після її закінчення, а також перед рекламними паузами можна переходити від повністю затемненого зображення до звичайного і навпаки. Кнопка FTB застосовує цю дію до всіх існуючих шарів відео та графіки, забезпечуючи їх синхронне занурення у чорний колір та повернення до звичного вигляду.
Керування камерами
Лінійка ATEM Television Studio з додатком ATEM Software Control забезпечує повний контроль параметрів зйомки, у тому числі Tally-індикації, балансу білого, ISO та витримки, а також діафрагми, фокуса та зуму на об’єктивах з підтримкою цієї функції. Для цього достатньо підключити камеру Blackmagic Studio до мікшера, після чого він передаватиме команди зі зворотним SDI-потоком. Крім того, у камеру вбудовано інструмент первинного грейдингу DaVinci, за допомогою якого можна виконувати комплексну колірну корекцію та надавати візуальному ряду риси цифрового кіно. Сторінка керування має дві конфігурації: традиційний блок CCU та інтерфейс, знайомий користувачам DaVinci Resolve. Для роботи над комплексними проектами можна додати пульт ATEM Camera Control Panel.
Сторінка «Медіа»
Імпорт медіафайлів простим перетягуванням
Медіаплеєр
ATEM Television Studio має медіаплеєр, який можна використовувати для мовної графіки. Вона зберігається в медіатеці й не зникає навіть при вимкненні живлення. Підтримуються файли формату PNG, TGA, BMP, GIF, JPEG і TIFF. Зображення з альфа-каналами автоматично перетворюється на вирізувальні сигнали, що дозволяє використовувати графіку як логотипи, титри та рухомі рядки.
Медіатека
ATEM Software Control дозволяє копіювати на ATEM Television Studio до 20 графічних файлів у форматі RGBA або анімаційні кліпи (до 400 кадрів). Після того як зображення завантажені в медіатеку додатка, медіаплеєр забезпечує їх виведення. Крім того, ефірну графіку можна швидко додати у відеомікшер безпосередньо з програми Photoshop за допомогою відповідного плагіна.
Сторінка «Звук»
Багатоканальний звуковий блок
ATEM Software Control має вбудований багатоканальний блок Fairlight, який дозволяє змінювати рівень та баланс аудіо, що надходить на всі входи. Його каналів достатньо для сигналів з восьми SDI-входів, а також з XLR-, RCA- та MADI-джерел. Для кожного з входів передбачено шестисмугову параметричну еквалізацію, компресію, обмеження, розширення, придушення шуму та повне призначення просторових характеристик. Рівень сигналу вимірюється на всіх аудіовходах, тому цей параметр завжди залишається під контролем. Можна вмикати звук для кожного джерела, а при зміні зображення — використовувати функцію AFV. Додатково передбачено регулювання гучності в програмному сигналі на виході.
Параметричний еквалайзер
Обробка аудіодоріжки є запорукою ефірного мовлення на професійному рівні. Вбудований аудіоблок Fairlight має шестисмуговий параметричний еквалайзер, який дозволяє посилювати або послаблювати окремі частотні діапазони кожного каналу на вході. За його допомогою можна вибірково регулювати звукові потоки для покращення загальної якості фонограми.
Динамічні ефекти
Вбудований аудіоблок Fairlight дозволяє використовувати різні динамічні ефекти для якісної обробки кожного аудіоканалу на вході та створення збалансованої звукової доріжки. Компресія та обмеження запобігають надмірному підвищенню гучності та спотворенню, придушення усуває фоновий шум, а розширення слугує для посилення поточних характеристик сигналу.
Загальні налаштування
Медіа
Звук
Multi View
Джерела
HyperDeck
Camera Control
Налаштування відеомікшера
Урахування індивідуальних потреб проекту
ATEM Software Control полегшує підготовку до роботи над новими проектами. Налаштування мікшера згруповані таким чином, щоб до них був швидкий і зручний доступ. Додатково передбачені присвоєння ярликів для джерел у програмі ATEM Software Control та на зовнішніх апаратних пультах, вибір конфігурації вікон у режимі «Програма/Перегляд» та відображення індикаторів звуку, а також керування рекордерами HyperDeck із віддаленим запуском відтворення.
Миттєве налаштування із заданими параметрами
ATEM Television Studio дає можливість швидко фіксувати свої поточні параметри у вигляді редагованого XML-файлу для миттєвого запуску із заданими налаштуваннями. Вони підходять для використання з усіма мікшерами лінійки ATEM, включаючи модель ATEM Constellation 8K, призначену для роботи над комплексними проектами. ATEM Software Control дозволяє зберігати конфігурацію пристрою та вміст медіатеки в будь-який момент часу або виконувати цю дію в автоматичному режимі із встановленим інтервалом, щоб мати кілька версій.
Створення макрокоманд
Макроси дозволяють спростити роботу в ефірі, так як створення контенту в реальному часі є сукупністю комплексних операцій. Щоб автоматизувати зміну джерел зображення, використання кеїнгу та графіки, достатньо відкрити спеціальне вікно, вибрати функцію запису та виконати потрібні дії на мікшері. Їх послідовність зберігається на ATEM Television Studio у вигляді файлів XML, які можна редагувати та поєднувати один з одним. Після цього для запуску команд залишиться тільки натиснути кнопку, причому вони доступні не тільки в додатку ATEM Software Control, а й на зовнішніх апаратних панелях.
Керування рекордерами HyperDeck
При використанні моделі ATEM Television Studio разом із пристроєм Blackmagic HyperDeck Studio Mini в програмний потік можна інтегрувати попередньо записаний матеріал. Мікшер допускає підключення до чотирьох рекордерів, причому для кожного з них передбачені вибір одного з кліпів та відтворення за допомогою функції раннього запуску. Конфігурація з цих двох рішень дозволяє додавати рекламні ролики, промовідео і текст, а також виконувати кеїнг з повністю синхронізованим об’єднанням реального зображення та нового фону. Додаткова перевага полягає в тому, що для подібних дій є автоматизоване керування та макрокоманди.
Вибір програмного джерела
Керування камерами
Мікшування звуку
Робота з медіаматеріалами
Спільна робота
Для висвітлення масштабних заходів, таких як концерти, богослужіння та освітні лекції, потрібна злагоджена група з кількох людей. ATEM Television Studio має порти Ethernet, тому додаток ATEM Software Control підтримує одночасний запуск на кількох комп’ютерах, щоб різні люди виконували переключення між джерелами, працювали з медіаматеріалами, камерами та звуковою доріжкою. Крім того, допускається віддалене керування з будь-якої точки через інтернет, а на комплексних проектах також можна використовувати апаратні панелі.
