Відеомікшер
Ця сторінка призначена для встановлення налаштувань пристрою, прямого переключення між камерами, вибору параметрів кеїнгу, виконання переходів i накладання графіки.
Найсучасніша програмна панель для керування ефірними відеомікшерами
Під час роботи з ATEM Constellation використовують органи керування на самому мікшері або програмну панель, що входить до комплекту постачання. ATEM Software Control для Mac і Windows ще більше розширює творчий арсенал режисера ефіру, дозволяючи перемикатися між джерелами, завантажувати графіку в бібліотеку мультимедіа, виконувати переходи та кеїнг, змінювати налаштування пристрою та зводити звукову доріжку. Коли творча група складається з кількох осіб, можна запускати більше одного екземпляра цієї програми.
Знайти дилераСтильний та інтуїтивно зрозумілий інтерфейс
Програмна панель ATEM Software Control забезпечує швидке та точне керування відеомікшером. Усі інструменти згруповані за функціональною ознакою (аудіо, макрокоманди, робота з самим пристроєм, медіаматеріалами та декою), тому їх легко знайти на відповідній сторінці. Кожна з них має зручний інтерфейс із знайомим розташуванням кнопок для вибору джерел, переходів та модулів кеїнгу. Налаштування окремих параметрів виконується на додаткових вкладках. Крім того, програма дозволяє систематизувати та завантажувати графічні файли, а також використовувати багатоканальний звуковий блок Fairlight.
Медіа
Дозволяє завантажувати кліпи та статичні зображення у вигляді файлів RGBA, які можна використовувати для додавання тексту, логотипів i рухомого рядка.
Звук
Професійний аудіоблок Fairlight із фейдерами, шестисмуговою еквалізацією, компресією, обмеженням та іншими ефектами.
Камера
Повне керування параметрами зйомки та встановленням кольору через зворотний потік SDI при підключенні до камер Blackmagic Design з підтримкою даної функції.
Контроль відеомікшера
Віртуальна панель керування
Лінійка ATEM — запорука найвищої ефективності при створенні контенту в реальному часі. Програмна шина завжди перебуває в активованому режимі та допускає пряме переключення з миттєвою передачею зображення в ефір. Для перевірки сигналу служить шина попереднього перегляду, яка забезпечує контроль доступних джерел та дозволяє повноцінно керувати робочим процесом. Потрібний потік виводять на підключений монітор для швидкої оцінки, а його трансляцію починають натисканням кнопки CUT або AUTO.
Керування переходами
Блок керування переходами забезпечує швидке налаштування необхідних параметрів. Після вибору потрібного виду (змішування, занурення, витіснення або цифрові ефекти) для миттєвого переключення між джерелами залишається тільки натиснути кнопку AUTO або скористатися фейдером, якщо ви віддаєте перевагу ручному режиму.
Налаштування переходів
ATEM Software Control дає режисеру ефіру швидкий доступ до всіх параметрів переходів. Щоб змінити те чи інше налаштування, достатньо відкрити вкладку під назвою потрібного виду. Великий набір можливих опцій дозволяє урізноманітнити зміну зображення під час переключення між джерелами та створити оригінальний відеоряд програми.
Модуль первинного кеїнгу
Якщо потрібно швидко та точно виконати кеїнг, можна скористатися програмною панеллю керування. Зелений або синій фон зображення ніколи не буває ідеально рівним, тому дуже важливо мати потужні інструменти для виправлення похибок. Додаток дозволяє керувати параметрами кольору, видаляти розлив та відблиски, а також виконувати корекцію переднього плану.
Модуль вторинного кеїнгу
ATEM Constellation має до чотирьох модулів вторинного кеїнгу, призначених для додавання графіки, тексту, логотипів, анімації та кліпів у програмний потік. Щоб виконати цей тип накладання, достатньо завантажити файли PNG, TGA, BMP, GIF, JPEG та TIFF з альфа-каналом у бібліотеку мікшера, а потім експортувати їх у медіаплеєр.
Автоматичний перехід
Якщо задати тривалість переходу, переключення буде ідеально гладким. Для його запуску в автоматичному режимі достатньо натиснути кнопку AUTO, при цьому можна використовувати змішування, занурення, витіснення та цифрові ефекти. У режимі «Програма/Перегляд» зміна зображення виконується в два кроки.
Налаштування DVE
ATEM Constellation має процесори DVE, що дозволяють створювати картинку в картинці та переходи з цифровими ефектами. Конфігурація з більш ніж 18 різних варіантів, які вибирають за допомогою програми ATEM Software Control, додасть видовищності вашій трансляції. Крім того, при зміні зображення можна задавати напрямок руху.
Попередній перегляд переходів
Режим перегляду дозволяє перевірити якість складних багатошарових переходів, коли при накладанні використовують зелений фон. Щоб оцінити отриманий результат ще до трансляції матеріалу, достатньо направити потік на додатковий вихід або роз'єм, призначений для моніторингу зображення на підключеному екрані.
Повне затемнення
На самому початку програми і після її закінчення, а також перед рекламними паузами можна переходити від повністю затемненого зображення до звичайного і навпаки. Кнопка FTB застосовує цю дію до всіх існуючих шарів відео та графіки, забезпечуючи їх синхронне занурення у чорний колір та повернення до звичного вигляду, а також дозволяє поступово змінювати рівень звуку.
Керування камерами
Якщо ATEM Constellation використовувати разом із моделями Blackmagic Studio Camera, URSA Mini або URSA Broadcast, панель ATEM Software Control забезпечить повноцінний контроль параметрів зйомки. Усі команди керування з мікшера надходитимуть через його допоміжний SDI-вихід на програмний вхід камери. У цьому випадку можна передавати сигнали індикації стану, змінювати баланс білого, значення ISO та налаштування затвора, а при роботі з сумісними об'єктивами — ще й вибирати діафрагму, виконувати фокусування та зумування. У програмі передбачено два види інтерфейсу: традиційний блок CCU та режим встановлення кольору, який застосовується для первинного грейдингу в системі DaVinci Resolve. Якщо необхідно розширити арсенал доступних засобів, достатньо додати пульт ATEM Camera Control Panel.
Сторінка «Медіа»
Імпорт медіафайлів простим перетягуванням
Медіаплеєр
ATEM Constellation має до чотирьох медіаплеєрів, які призначені для відтворення статичних зображень і кліпів, збережених у бібліотеці. Мікшер підтримує формати PNG, TGA, BMP, GIF, JPEG і TIFF, а відеофайли з альфа-каналом та звуковою доріжкою можна використовувати для накладання логотипів, рухомого рядка, тексту та анімації.
Медіатека
ATEM Software Control дозволяє зберігати на ATEM Constellation статичні зображення та кліпи у форматі RGBA. Після цього доступні файли вибирають для відтворення через медіаплеєр, який стає джерелом зображення. Для прямого імпорту з Photoshop можна використовувати плагін із набору програмних інструментів.
Сторінка «Звук»
Багатоканальний звуковий блок
ATEM Software Control має вбудований звуковий блок Fairlight, що дозволяє окремо змінювати рівень і баланс усіх аудіодоріжок, а візуальна індикація полегшує контроль цих параметрів. Програмна панель підтримує до 80 каналів з SDI-входів і ще 64 через MADI, причому в кожному випадку доступні шестисмугова параметрична еквалізація, компресія, обмеження, розширення, придушення та повне призначення просторових характеристик. Щоб вмикати звук для кожного джерела та використовувати функцію AFV, є спеціальні кнопки. Додатково передбачено регулювання рівня програмного аудіо, що вбудовується в сигнал на виході.
Параметричний еквалайзер
Обробка аудіодоріжки є запорукою ефірного мовлення на професійному рівні. Вбудований аудіоблок Fairlight має шестисмуговий параметричний еквалайзер, який дозволяє посилювати або послаблювати окремі частотні діапазони кожного каналу на вході. За його допомогою можна вибірково регулювати звукові потоки для покращення загальної якості фонограми.
Динамічні ефекти
Вбудований аудіоблок Fairlight дозволяє використовувати різні динамічні ефекти для якісної обробки кожного аудіоканалу на вході та створення збалансованої звукової доріжки. Компресія та обмеження запобігають надмірному підвищенню гучності та спотворенню, придушення усуває фоновий шум, а експандер служить для посилення поточних характеристик сигналу.
Загальні налаштування
Медіа
Звук
MultiView
Джерела
HyperDeck
Camera Control
Налаштування відеомікшера
Урахування індивідуальних потреб проекту
ATEM Software Control полегшує підготовку до роботи над новими проектами. Налаштування відеомікшера згруповані таким чином, щоб до них був швидкий і зручний доступ. ATEM Constellation підтримує цілу низку форматів — 720p HD, 1080p HD та 1080i HD, а моделі ATEM Constellation 4K — аж до 2160p Ultra HD. Додатково передбачені присвоєння ярликів для джерел у програмі ATEM Software Control і на зовнішніх апаратних пультах, вибір конфігурації вікон у режимі «Програма/Перегляд» і відображення індикаторів звуку, а також керування рекордерами HyperDeck із віддаленим запуском відтворення.
Миттєве налаштування із заданими параметрами
ATEM Constellation дає можливість швидко фіксувати свої поточні параметри у вигляді редагованого XML-файлу для миттєвого запуску із заданими налаштуваннями. Крім того, у такому вигляді їх легко перенести на ATEM Constellation з іншого мікшера лінійки ATEM, включаючи моделі ATEM Mini. TEM Software Control дозволяє зберігати конфігурацію пристрою та вміст бібліотеки мультимедіа в будь-який момент часу або виконувати цю дію в автоматичному режимі із встановленим інтервалом, щоб мати кілька версій.
Створення макрокоманд
Макроси дозволяють спростити роботу в ефірі, так як створення контенту в реальному часі є сукупністю комплексних операцій. Щоб автоматизувати зміну джерел зображення, використання кеїнгу та графіки, достатньо відкрити спеціальне вікно, вибрати функцію запису та виконати потрібні дії на мікшері. Їх послідовність зберігається на ATEM Constellation у вигляді файлів XML, які можна редагувати та поєднувати один з одним. Після цього для запуску команд залишиться лише натиснути кнопку, причому вони доступні не тільки у додатку ATEM Software Control, а і на зовнішніх апаратних панелях.

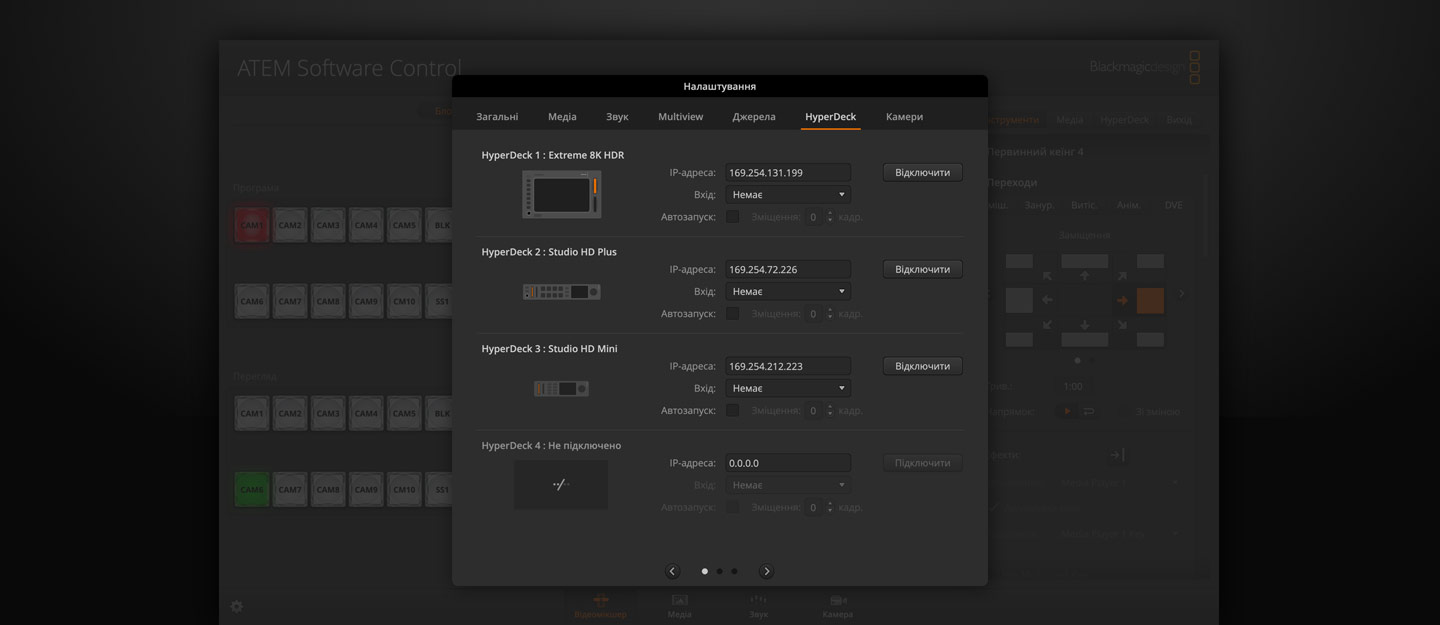

Керування рекордерами HyperDeck
При використанні моделі ATEM Constellation разом із Blackmagic HyperDeck Studio в програмний потік можна інтегрувати попередньо записаний матеріал. Відеомікшер допускає підключення до 10 рекордерів, причому для кожного з них передбачені вибір одного з кліпів і відтворення за допомогою функції раннього запуску. Конфігурація з цих двох рішень дозволяє додавати рекламні ролики, промовідео і текст, а також виконувати кеїнг із повністю синхронізованим об'єднанням реального зображення та нового фону. Додаткова перевага полягає в тому, що для подібних дій є автоматизоване керування та макрокоманди.
Спільна робота кількох користувачів
Для висвітлення масштабних заходів, таких як концерти, богослужіння й освітні лекції, потрібна злагоджена група з кількох людей. ATEM Constellation має порт Ethernet, тому додаток ATEM Software Control підтримує одночасний запуск на декількох комп'ютерах, щоб різні люди виконували переключення між джерелами, працювали з медіаматеріалами, камерами та звуковою доріжкою. Крім того, допускається віддалене керування з будь-якої точки через інтернет, а на комплексних проектах також можна використовувати апаратні панелі.
